Kapsułowa winda pasażerska (winda): konstrukcja, bezpieczeństwo i zastosowania

Pionowe przemieszczanie się ze szklanymi ścianami nie jest już tylko wygodą – to część sposobu, w jaki budynki sygnalizują jakość, otwartość i cel komercyjny. Winda osobowa przypominająca kapsułę zamienia ruch między piętrami w widoczne doświadczenie architektoniczne, łącząc w sobie przejrzystą konstrukcję kabiny, precyzyjne układy napędowe i rygorystyczną inżynierię bezpieczeństwa. W przypadku centrów handlowych, hoteli, biur, szpitali i rezydencji premium odpowiednia specyfikacja może poprawić przepływ, zmniejszyć postrzegane zamknięcie i podnieść wartość wspólnych przestrzeni. W tym artykule zbadano, jak zaprojektowano te windy, gdzie działają najlepiej, jakie materiały i standardy bezpieczeństwa mają znaczenie oraz dlaczego przed instalacją należy ocenić takie czynniki, jak zakrzywione szkło, planowanie szybu, wydajność, dostęp konserwacyjny i wydajność energetyczna.

Strategiczne pozycjonowanie kapsułowych wind pasażerskich

Integracja estetyki architektonicznej i transportu pionowego doprowadziła do ewolucji kapsułowej windy pasażerskiej. W przeciwieństwie do konwencjonalnych zamkniętych szybów, które ukrywają proces transportu, te specjalistyczne windy służą jako kinetyczne, przezroczyste rzeźby w kompleksach komercyjnych, luksusowych hotelach i wysokiej klasy wieżowcach mieszkalnych.

Przekształcając rutynowe przejazdy w dobrze widoczne udogodnienie wizualne, windy te zwiększają dynamikę przestrzenną i zaangażowanie odwiedzających. W środowiskach handlowych ich strategiczne rozmieszczenie w organiczny sposób kieruje ruch pieszy na wyższe poziomy, bezpośrednio wspierając rentowność komercyjną i satysfakcję najemców.

Aby zrozumieć podstawową koncepcję, kapsułową windę pasażerską zaprojektowano z charakterystyczną, często aerodynamiczną obudową przypominającą kapsułę. Wykorzystuje obszerne panele szklane lub akrylowe, aby zapewnić pasażerom rozległy widok na zewnątrz. Systemy te są zwykle instalowane na zewnętrznych elewacjach budynków lub w wielkich atrium wewnętrznym, gdzie pełnią rolę architektonicznych punktów centralnych.

Konstrukcja konstrukcyjna minimalizuje powierzchnię zajmowaną przez tradycyjny zespół kabiny windy. Dzięki wyeliminowaniu nieporęcznych, nieprzezroczystych ścian szybów podejście to może zmniejszyć wymaganą przestrzeń konstrukcyjną szybu szybowego – często podawaną jako redukcja o 10–15% w przykładowych wzorcach branżowych – przy jednoczesnej maksymalizacji naturalnego światła otoczenia. Co więcej, przezroczysty charakter windy pomaga zmniejszyć klaustrofobię wśród pasażerów, tworząc wrażenie większej, otwartej przestrzeni podczas transportu pionowego.

Chociaż profesjonaliści z branży często używają tych terminów zamiennie, istnieją wyraźne różnice inżynieryjne i funkcjonalne pomiędzy windami kapsułowymi i standardowymi windami panoramicznymi. Standardowa winda panoramiczna zazwyczaj wykorzystuje konwencjonalną kwadratową lub prostokątną ramę kabiny wyposażoną w jeden lub dwa płaskie panele obserwacyjne ze szkła hartowanego z tyłu lub po bokach.

W przeciwieństwie do tego prawdziwy podnośnik kapsułowy charakteryzuje się wysoce spersonalizowanym, w pełni zakrzywionym profilem geometrycznym – takim jak cylindryczny, półokrągły lub rombowy – oferującym nieprzerwany kąt widzenia w zakresie od 180 do 270 stopni. Konstrukcja ta wymaga specjalistycznych technik produkcji zakrzywionego szkła i specjalnie zaprojektowanych wsporników konstrukcyjnych, aby zachować stabilność aerodynamiczną. Złożoność produkcji tych zakrzywionych obudów wymaga rygorystycznej kontroli jakości, ponieważ integralność strukturalna i właściwości nośne giętego szkła znacznie różnią się od standardowego płaskiego szkła architektonicznego.

Określenie specyfikacji kapsułowej windy pasażerskiej wymaga rygorystycznej oceny materiałów konstrukcyjnych i systemów elektromechanicznych. Delikatna równowaga między maksymalizacją przezroczystości optycznej a zapewnieniem bezkompromisowej integralności strukturalnej narzuca parametry inżynieryjne zarówno kabiny, jak i wspierającej infrastruktury szybu wyciągowego. Specjaliści muszą dokładnie ocenić te specyfikacje, aby zagwarantować długoterminową trwałość, szczególnie gdy winda jest narażona na zewnętrzne czynniki środowiskowe, takie jak wahania temperatury, ekspozycja na promieniowanie UV i zwiększone wymagania konserwacyjne systemów zewnętrznych.

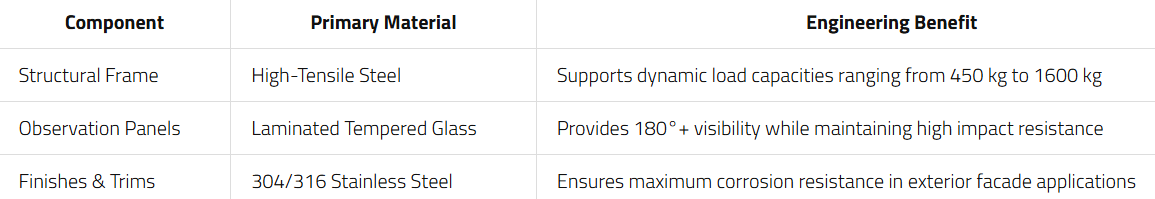

Opcje konstrukcji i wykończenia kabiny

Główna rama kabiny w dużej mierze opiera się na wysokiej jakości stali konstrukcyjnej w przypadku wsporników fundamentowych, podwozia i wież nośnych, zapewniając absolutną sztywność pod obciążeniami dynamicznymi. Odsłonięte elementy metalowe, takie jak ramy drzwi automatycznych, ergonomiczne poręcze i listwy podłogowe, są zwykle wykonane z najwyższej jakości stali nierdzewnej 304 lub 316 lub anodyzowanego aluminium, aby były odporne na korozję, utlenianie i codzienne zużycie.

Panele obserwacyjne wykorzystują wielowarstwowe laminowane, zakrzywione szkło hartowane, zaprojektowane tak, aby wytrzymać duże obciążenia wiatrem i tępe uderzenia bez rozbicia. Producenci mogą dostosować wystrój wnętrza windy do konkretnych wymagań projektu. Opcje obejmują najwyższej jakości wykończenia podłóg i sufitów kabin, zawierające luksusowe materiały, takie jak twarde drewno konstrukcyjne, kamień naturalny lub marmur, a także zintegrowane systemy oświetlenia LED, które płynnie pasują do motywu architektonicznego budynku gospodarza.

Jakość jazdy windą kapsułową jest ściśle regulowana przez zaawansowaną technologię napędu, profilowanie aerodynamiczne i środki tłumienia akustycznego. Nowoczesne systemy wykorzystują zaawansowane falowniki o zmiennej częstotliwości (VVVF), które precyzyjnie optymalizują prędkość silnika. Zapewnia to wyjątkowo płynne przyspieszanie i zwalnianie przy jednoczesnym ograniczeniu zużycia energii nawet o 35% w porównaniu ze starszymi napędami trakcyjnymi.

Ponieważ windy te często działają na zewnętrznych elewacjach budynków, aerodynamiczna konstrukcja ma kluczowe znaczenie dla minimalizacji oporu powietrza i turbulencji bocznych. Praca z dużą prędkością, zwykle zaprojektowana do przemieszczania się w pionie w zakresie od 1,0 m/s do 2,5 m/s, jest szczegółowo skalibrowana w celu utrzymania niskich progów hałasu i wibracji. Standardy branżowe często mają na celu utrzymanie poziomu hałasu w kabinie poniżej 55 decybeli (dB), aby zagwarantować pasażerom optymalny komfort.

Ocena kupującego: bezpieczeństwo, zgodność i instalacja

Zakup kapsułowej windy pasażerskiej wymaga rygorystycznej należytej staranności w zakresie zgodności z przepisami, logistyki łańcucha dostaw i długoterminowego zarządzania cyklem życia. Zarządzający obiektami, architekci i deweloperzy muszą oceniać potencjalnych dostawców w oparciu o ścisłe przestrzeganie globalnych protokołów bezpieczeństwa, możliwości produkcyjne i zdolność do wykonywania bezproblemowych instalacji zgodnych z przepisami. Na tym etapie niezbędna jest także analiza całkowitego kosztu posiadania (TCO).

Normy bezpieczeństwa i wymagania dotyczące zgodności

Bezpieczeństwo pozostaje najważniejszą kwestią przy projektowaniu transportu pionowego, szczególnie w przypadku wind wyposażonych w duże szklane obudowy. Windy kapsułowe muszą ściśle spełniać rygorystyczne międzynarodowe ramy bezpieczeństwa, takie jak normy EN 81-20/50 w Europie lub kodeksy bezpieczeństwa ASME A17.1 w Ameryce Północnej.

Krytyczne specyfikacje bezpieczeństwa wymagają integracji zautomatyzowanych systemów hamowania awaryjnego, precyzyjnych regulatorów nadmiernej prędkości i progresywnych urządzeń zabezpieczających o dużej wytrzymałości, które włączają się natychmiast w przypadku utraty naprężenia linki. Ponieważ windy kapsułowe montowane na zewnątrz są stale narażone na działanie czynników środowiskowych, elementy elektryczne i komunikacyjne, takie jak cyfrowe panele sterowania, skrzynki gniazdowe i mikroprocesory, muszą posiadać odpowiedni stopień ochrony IP, zazwyczaj IP54 lub wyższy, aby zapobiec przedostawaniu się wilgoci, kondensacji i kurzu do systemu.

nadzór od produkcji do dostawy. Kupujący powinni przewidzieć standardowy czas realizacji produkcji wynoszący od 30 do 45 dni, w dużym stopniu zależny od złożoności geometrii kabiny na zamówienie i zamówienia specjalistycznych wykończeń wnętrz.
